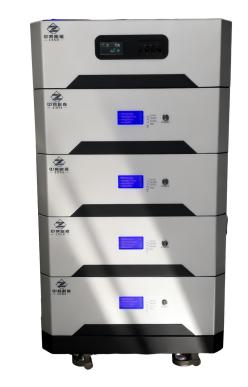

堆叠式混合储能系统
产品型号：ZL3024JMH (3.0KW-10KW系列)
这是一款多功能混合式储能系统，集成了纯正弦波逆变器、MPPT太阳能充电控制器和智能电池管理功能，提供不间断电源支持。支持太阳能优先、电池优先、市电优先等多种工作模式，适用于家庭储能、离网供电、备用电源等场景。
核心功能
- 纯正弦波输出，THD<3%，兼容各类敏感电器
- 支持MPPT太阳能充电，最大PV输入4000W-11000W
- 双模式输入：APL模式(154-264VAC)与UPS模式(185-264VAC)
- 智能电池管理，支持锂电池/铅酸电池，具备均衡充电功能
- 冷启动功能，无市电情况下可由电池或PV启动
- 完善的保护机制：过载、短路、过温、过压/欠压保护
- 并机功能支持，可扩展至三相系统
产品使用说明书
PDF格式，包含完整技术参数、安装指南与操作说明
技术规格 (ZL3024JMH)
| 额定功率 | 3000W / 3500W / 5000W / 5500W / 10000W (可选) |
|---|---|
| 输入电压范围 | 220/230/240VAC ±5% |
| 电压范围 | 154-264VAC (APL模式) / 185-264VAC (UPS模式) |
| 频率 | 50Hz/60Hz (自动适应) |
| 输出波形 | 纯正弦波 |
| 峰值功率 | 6000VA-20000VA (2倍额定功率) |
| 转换时间 | 10ms (UPS模式) / 20ms (APL模式) |
| 电池电压 | 24Vdc (3-3.5KW) / 48Vdc (5-10KW) |
| PV充电模式 | MPPT (双路MPPT可选) |
| PV输入功率 | 4000W-5500W (标准) / 2×5500W (双路) |
| MPPT电压范围 | 120-500Vdc |
| 充电电流 | 最大100A-160A (可调) |
| 通信接口 | RS232 / RS485 / 干触点 / BMS通信 |
| 工作温度 | 0℃ 至 +40℃ |
| 防护等级 | IP20 (室内安装) |
| 噪音 | ≤50分贝 |
